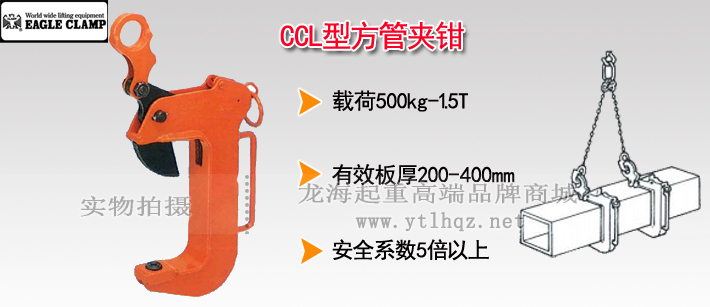

【产品名称】鹰牌CCL型方管夹钳(鹰牌CCL型角柱吊夹具)
【产品品牌】日本EAGLE CLAMP鹰牌
【产品规格】500kg,1T,1.5T
【产品保质】保质期12个月
【是否现货】部分型号有库存
【产品分类】方管夹钳
【产品用途】横吊、翻转、搬运、旋转、焊接、组装、加工等
【适用钢材】各种方管、角柱(200°~400°)
● 鹰牌CCL型方管夹钳附带弹簧钩式锁定装置;
● 鹰牌CCL型角柱吊夹具拥有强大紧固机构,安全可靠;
● 鹰牌CLL型方管夹具高强度钢制本体,寿命长。
鹰牌CCL型方管夹钳技术参数:
型式 |
荷重kg |
有效尺寸A(毫米) |
质量(公斤) |
CCL-500 |
100~500 |
200~250 |
9 |
CCL-500 |
100~500 |
250~300 |
10.7 |
CCL-1 |
200~1000 |
200~250 |
10.9 |
CCL-1 |
200~1000 |
250~300 |
13 |
CCL-1 |
200~1000 |
300~350 |
17 |
CCL-1.5 |
300~1500 |
250~300 |
18 |
CCL-1.5 |
300~1500 |
300~350 |
21.4 |
CCL-1.5 |
300~1500 |
350~400 |
27.5 |

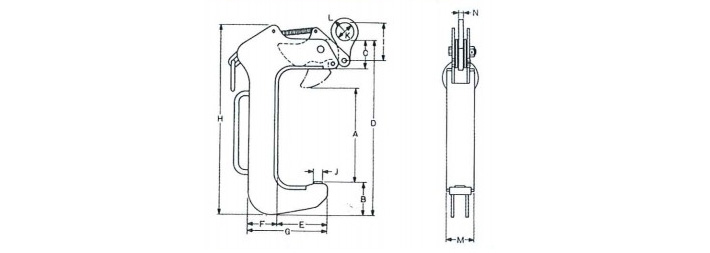

鹰牌CCL型角柱吊夹具尺寸参数:
![鹰牌CCL型方管夹具结构尺寸图片 鹰牌CCL型方管夹具结构尺寸图片](/up/pic/201403/17/20140317124729746.jpg)
型式 |
尺寸mm |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
CCL-500 |
76 |
80 |
416 |
120 |
80 |
200 |
438 |
105 |
32 |
50 |
40 |
70 |
16 |
CCL-500 |
76 |
80 |
466 |
120 |
80 |
200 |
488 |
105 |
32 |
50 |
40 |
70 |
16 |
CCL-1 |
76 |
80 |
416 |
120 |
80 |
200 |
438 |
105 |
32 |
50 |
40 |
70 |
16 |
CCL-1 |
76 |
80 |
466 |
120 |
80 |
200 |
488 |
105 |
32 |
50 |
40 |
70 |
16 |
CCL-1 |
100 |
95 |
555 |
170 |
105 |
275 |
555 |
105 |
32 |
50 |
40 |
80 |
16 |
CCL-1.5 |
105 |
90 |
505 |
140 |
115 |
255 |
505 |
118 |
32 |
56 |
45 |
90 |
19 |
CCL-1.5 |
105 |
90 |
555 |
160 |
98 |
258 |
600 |
118 |
32 |
56 |
45 |
90 |
19 |
CCL-1.5 |
133 |
154 |
697 |
185 |
124 |
309 |
697 |
118 |
32 |
56 |
45 |
90 |
19 |
