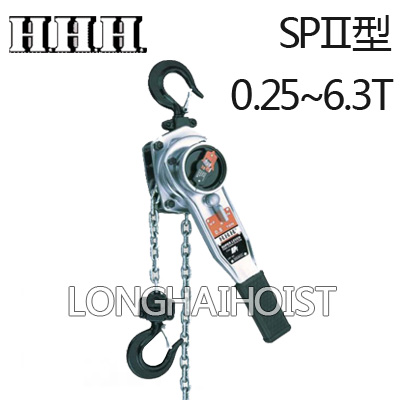

【产品名称】SPⅡ型手扳葫芦
【产品品牌】日本H.H.H.进口品牌
【产品规格】0.25吨~6.3吨
【产品保质】保质1年
【是否现货】部分型号有现货
【典型应用】主要用于轻量物的提升作业
【产品特点】
● HHH品牌SPⅡ型手扳葫芦,HHH自由连锁系统,简单、安全、可靠;
● SPⅡ型手扳葫芦优选轻质材料,小型轻量,运转平稳;
● 进口手扳葫芦SPⅡ系列,采用特殊工艺处理,防锈防腐蚀;
● SPⅡ型进口手扳葫芦的UP/DOWN运转标识清晰明了;
注意:SPⅡ型手扳葫芦3倍安全系数,请注意防超载使用。

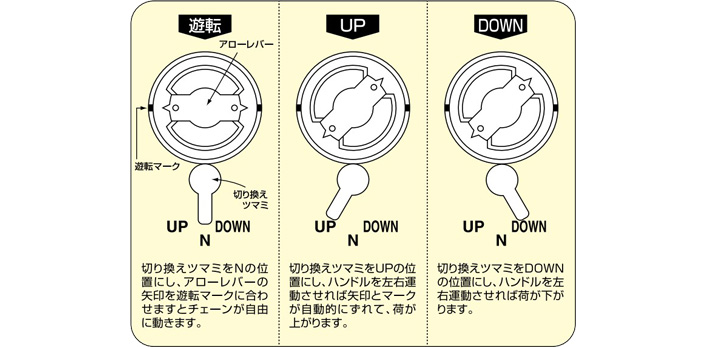

SPⅡ型手扳葫芦操作方法示意图:

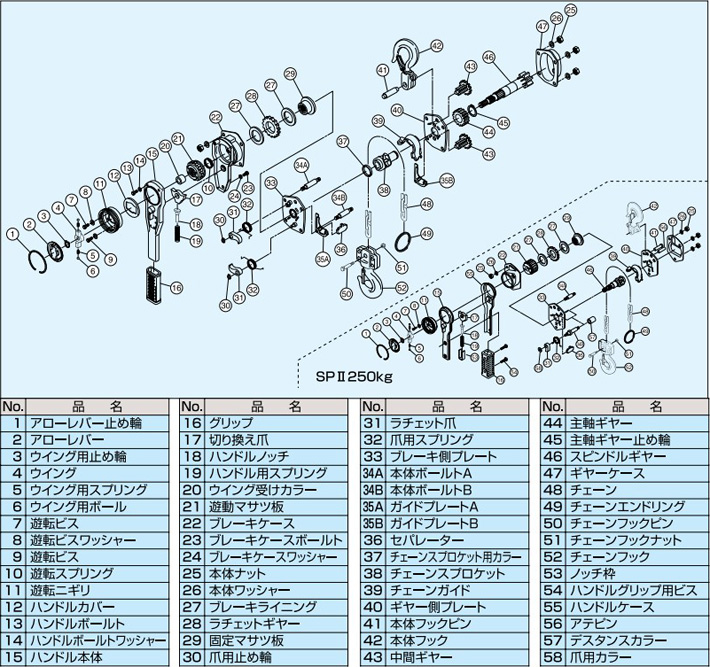

SPⅡ型进口手扳葫芦结构解剖图:
SPⅡ型手扳葫芦技术参数:
型式 |
起重量(ton) |
标准扬程(m) |
试验荷重(ton) |
手引力(kg) |
内径(mm) |
自重(kg) |
大箱入数 |
SPⅡ 250kg |
0.25 |
1 |
0.4 |
28 |
4 |
2 |
6 |
SPⅡ 500kg |
0.5 |
1.5 |
0.75 |
35 |
5 |
5 |
4 |
SPⅡ 500kg |
0.5 |
1.5 |
0.75 |
28 |
5 |
5 |
- |
SPⅡ 800kg |
0.8 |
1.5 |
1.2 |
25 |
5.6 |
6 |
4 |
SPⅡ 1000kg |
1 |
1.5 |
1.5 |
31 |
5.6 |
6.5 |
4 |
SPⅡ 1600kg |
1.6 |
1.5 |
2.4 |
31 |
7.1 |
10 |
4 |
SPⅡ 2000kg |
2 |
1.5 |
3 |
31 |
8 |
14 |
- |
SPⅡ 3200kg |
3.2 |
1.5 |
4.8 |
33 |
10 |
20 |
- |
SPⅡ 6300kg |
6.3 |
1.5 |
9.5 |
33 |
10 |
30 |
- |

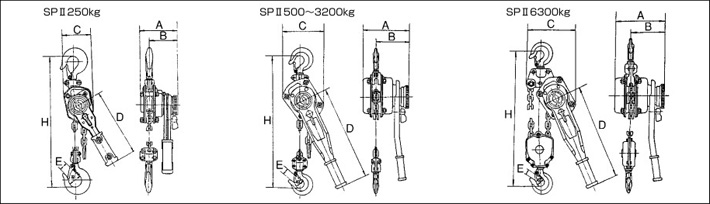

SPⅡ型手扳葫芦尺寸参数:
模型 |
A(mm) |
B(mm) |
C(mm) |
手柄长度(mm) |
E(mm) |
钩之间最短距离H(mm) |
SPⅡ250KG |
94.5 |
73 |
70 |
158 |
20 |
245 |
SPⅡ500KG |
114 |
89 |
125 |
278 |
23 |
295 |
SPⅡ500KG |
152 |
95 |
118 |
250 |
23 |
295 |
SPⅡ800KG |
148 |
91 |
128 |
278 |
26 |
310 |
SPⅡ1000KG |
148 |
91 |
128 |
278 |
31 |
320 |
SPⅡ1600KG |
175 |
106 |
145 |
380 |
36 |
385 |
SPⅡ2000KG |
193 |
110 |
175 |
380 |
36 |
410 |
SPⅡ3200KG |
205 |
116 |
280 |
380 |
38 |
475 |
SPⅡ6300KG |
205 |
116 |
280 |
380 |
40 |
610 |
