轻型宽体卸扣

订货号：WRS・WRSE/WRB・WRBE
原始型号：WRS・WRSE/WRB・WRBE
品牌：日本KANSAI关西吊索具
品牌所属地：日本

价格：询价

发货周期：可订货
最小订货量:1

在线咨询：

全国订购服务免费热线：0535-6106706 15552259281

产品描述

技术参数

包装参数

技术文档

轻型宽体卸扣介绍：

【产品名称】轻型宽体卸扣

【产品品牌】日本关西KANSAI品牌

【产品保质】保质期12个月

【应用领域】轻型宽体卸扣主要用于建筑工地、路桥工程、电力、冶金、石油、机械、铁路、造船厂等领域。

轻型宽体卸扣产品介绍

轻型宽体卸扣优势：

●轻型宽型卸扣比传统轻型卸扣更轻、强度更高，且和传统卸扣相比，钢丝绳和吊环的安全性和使用寿命延长了1.7至2.2倍。

●轻型宽体卸扣的螺栓直径和宽度与传统轻量型卸扣相同。

●使用常规卸扣时，钢丝绳会弯曲，麻芯脱落，加快了钢丝绳更换周期，而使用KANSAI轻型宽体卸扣时，钢丝绳不会弯曲，因此钢丝绳可长期安全使用，延长了其使用寿命。

●轻型宽体卸扣验证负载是工作负载的两倍，安全系数为6倍以上。

●KANSAI轻型宽体卸扣均经过磁粉检测（MT），通过严格检验的卸扣才能出厂。

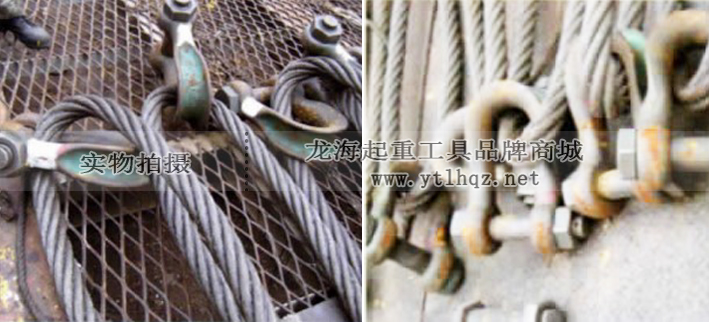

轻型宽体卸扣案例图

轻型宽体卸扣参数：

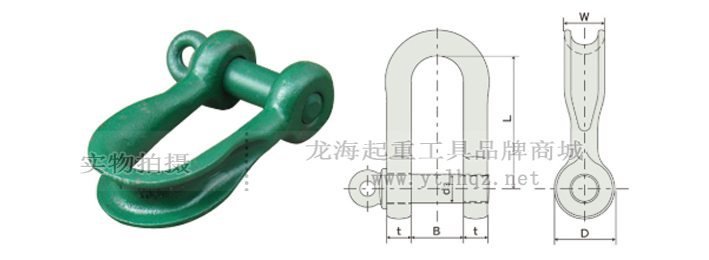

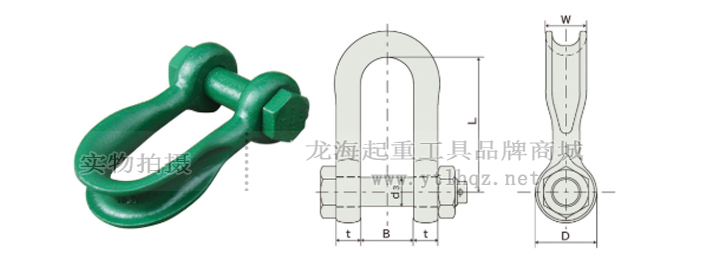

WRS轻型宽体卸扣尺寸图

WRS为直型螺栓螺母型，WRSE为螺纹型。 WRS的载荷从5t到32t，WRSE的载荷从5t到20t。

尺寸表（单位=mm）

型号	（使用荷重tf）	t 厚度	B	L 长度	W	D 头部直径	d3 螺栓直径	扭动尺寸	参考重量（㎏）
WRS	5t	22	44	120	38	55	26	M 24	1.9
	10t	30	65	165	50	75	36	M 36	4.9
	16t	38	80	205	64	95	42	M 42	9.6
	20t	42	90	230	70	105	48	M 48	13.5
	25t	50	100	255	85	120	56	M 56	21.0
	32t	60	115	290	102	135	64	M 64	32.6

型号	（使用荷重tf）	t 厚度	B	L 长度	W	D 头部直径	d3 螺栓直径	扭动尺寸	参考重量（㎏）
WRSE	5t	22	44	120	38	55	26	M 24	1.9
	10t	30	65	165	50	75	36	M 36	4.9
	16t	38	80	205	64	95	42	M 42	9.6
	20t	42	90	230	70	105	48	M 48	13.5

疲劳测试：WRBE3.5t重复测试超过10万次！ !! （ISO2415 的规定是 10,000 次。）

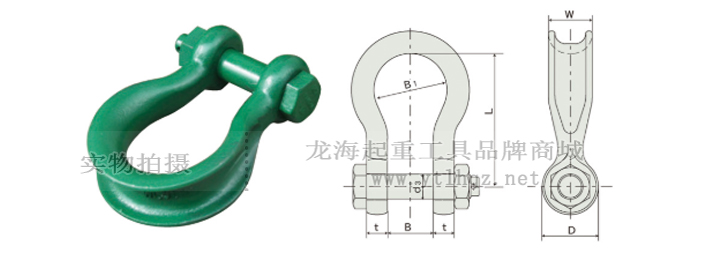

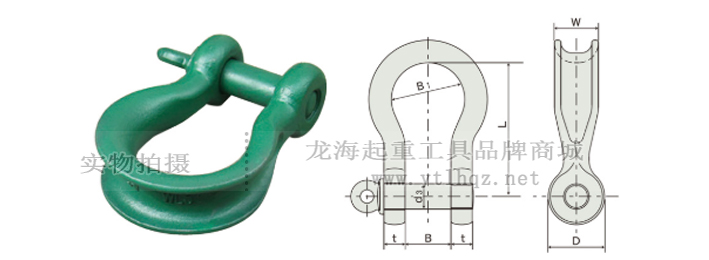

WRB轻型宽体卸扣尺寸图

WRB为2.5t～63t的螺栓螺母型，WRBE为2.5t～20t的螺杆型。可以防止钢丝相互重叠，并在悬挂两根钢丝绳时方便起吊作业。

型号	（使用荷重tf）	t 厚度	B	B1 内直径	L 长度	W	D 头部直径	d3 螺栓直径	扭动尺寸	参考重量（㎏）
WRB	2.5t	14	26	40	75	27	36	17	M 16	0.6
	3.5t	16	32	48	90	32	40	19	M 18	0.9
	5t	22	44	70	130	44	55	26	M 24	2.3
	10t	30	65	104	190	62	80	36	M 36	6.5
	16t	38	80	120	225	75	100	42	M 42	12.0
	20t	42	90	150	275	94	110	48	M 48	19.8
	25t	50	100	170	305	110	125	56	M 56	30.8
	32t	60	115	190	340	120	140	64	M 64	42.5
	40t	65	125	220	390	135	160	72	M 72	61.9
	50t	70	140	240	435	155	180	80	M 80	83.9
	63t	80	160	270	490	170	200	90	M 90	119.8
	150t	110	165	275	524	200	260	120	M 110	210.0
	200t	120	185	290	600	215	282	135	M 135	265.0

型号	（使用荷重tf）	t 厚度	B	B1 内直径	L 长度	W	D 头部直径	d3 螺栓直径	扭动尺寸	参考重量（㎏）
WRBE	2.5t	14	26	40	75	27	36	17	M 16	0.6
	3.5t	16	32	48	90	32	40	19	M 18	0.9
	5t	22	44	70	130	44	55	26	M 24	2.3
	10t	30	65	104	190	62	80	36	M 36	6.5
	16t	38	80	120	225	75	100	42	M 42	12.0
	20t	42	90	150	275	94	110	48	M 48	19.8

疲劳测试：WRBE3.5t重复测试超过10万次！ !! （ISO2415 的规定是 10,000 次。）

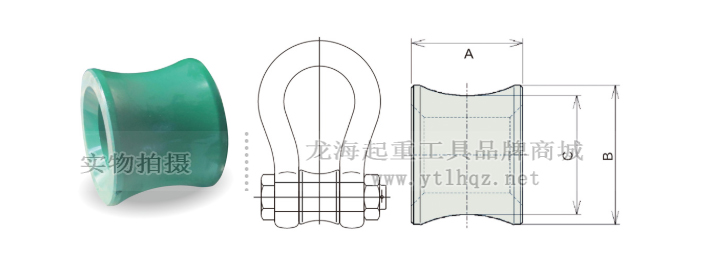

轻型宽卸扣可选滚轮

使用荷重（t）	A	B 外径	C 头部直径	参考重量（㎏）
2.5t	25	34	28	0.1
3.5t	30	40	33	0.17
5t	42	55	45	0.45
10t	63	75	63	1.2
16t	78	95	83	2.7
20t	88	100	88	3.2
25t	98	115	100	4.5
32t	113	130	115	6.8
40t	123	150	130	10.0
50t	138	170	150	15.0
63t	158	190	170	21.0
80t	178	220	190	32.0
